バーチャルリアリティ映像で海没潜水艦を再現しよう

五島列島沖合の海没処分潜水艦群調査(6)甦った伊47

浦環
九州工業大学社会ロボット具現化センター長・特別教授/東京大学名誉教授
情報・テキスト
浦環氏は伊36と伊47の特定を、細かい水中画像と模型による海没前の姿とを比較することで可能とした。さらに、水中に立っている伊47をバーチャルリアリティ映像として再現してみせた。甦った潜水艦を、ぜひご覧いただこう。(全8話中第6話)
時間:07:49
収録日:2018/03/23
追加日:2019/03/02
タグ:
≪全文≫

●伊36か、伊58か


 それから、これは呂50ですが、先ほど申しましたように、形がはっきり残っているのでいいですね。

 伊36を見てみましょう。伊36は7番です。つまり、ディスカバリーチャンネルが伊58だと言ったものです。これはブリッジが見えていて、割と全体の形が残っています。ブリッジが非常によく保存されています。

 これがブリッジを後ろから見たところです。ここに人が出入りするところの切り込みがあります。ここに手すりがあって階段があります。それから、ここにトイレだと思われるドアがあり、右舷と左舷、両方にあります。この切れ込みはこれに対応しています。

 それから、これはフォア(船首)のところの窓がこう見えていて、電探という道具が付いています。左の画像だけを見ると、伊58ではないかという気がするのですが、右の画像を見れば伊58でないことは、一目瞭然です。

 これは大渕克さんという人が作った模型です。大渕さんはわれわれのデータの基になっている、アメリカの連合軍が海没処分する前に撮った映像を基にして模型を作っています。

 伊36に電探が付いています。それから、もちろん伊58にも電探が付いています。ここの形を見たところ、ほとんど同じです。窓は少し違うのですが、ぱっと見はなかなか分かりにくいです。ここの後ろを見てください。ここは手すりがこのように棒状のものになっています。ここにはシュノーケルが付いているのですが、伊36はそれが付いておらず、つるっとしています。

 それからここに出入り口があって、はしごがあります。よく見えませんが、ここにはドアがあって、トイレだと思われるものが上と下に付いています。

 これはもちろん、データを基にしていますが、それぞれの模型を見ると、明らかに違います。いいですか。

 そうすると、この画像を見てください。

 これは後ろから見たところで、この部分を見ているところですが、どう見てもこれではないです。ですから、7番は絶対に伊58ではありません。あるとすれば伊36か、ひょっとしたら伊47かもしれません。私は伊47かなと最初は思っていたのですが、実は伊36です。これはもう決まりです。よしよしというわけです。伊36はクリアです。


●伊47の特定


 もう1つは伊47ですが、これは垂直に立っているもので、伊47であるかどうかは、なかなか判断が難しいです。

 こちら側が舳先の方です。表です。ここにブリッジが見えます。この辺りのところが残っているので、それをベースに考えられます。この長さも先ほど申しましたように、はっきり分かります。これはもう伊36、47、53、58のどれかに決まっています。

 どれだろうかというと、これです。ここの部分です。これは水中画像に合わせるために反転させていますが、ここのブリッジの前のところが、斜めになっていて、ここに電探の台座が付いています。ここにスロープがあります。対応する水中画像は、ここにスロープがあって、ここに電探の台座があって、電探そのものは吹っ飛んでいます。伊36には付いていました。そうすると、この形は、伊36や58ではこれが切れているので、これは伊47以外何物でもありません。もうこれで決まりです。ということで、伊47は決まって、伊36は決まって、伊53、58は苦労して決まったということです。


●伊47をバーチャル映像で提示する

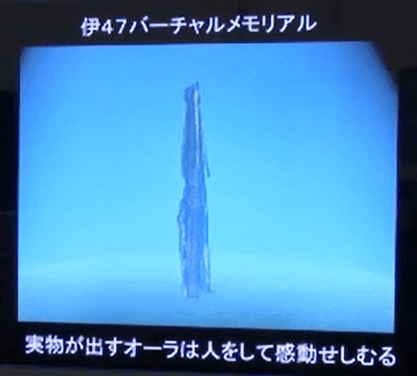

 この伊47は垂直に立っているので、われわれは全周ROVでビデオ撮影をしました。それを一個一個の画面をつなげて3次元化して、立体視することができるのです。それを作ったので次にこれをお見せします。これはROVから取ってきたものを3次元に再構成した伊47です。こういうところに網が掛かっているのです。抜けているところはデータがないので、穴が開いているわけではありません。網がずっと下の方までかぶさっています。これは舳先のところで、ここは多分、魚雷発射管です。魚雷発射管のところは切れています。それから、その下側のブリッジ側に寄っていくと、ここに大きく穴が開いていて吹っ飛んでいます。それから、ここにブリッジが見えて、潜望鏡が立っていて、こういうものができました。

 これは自画自賛ですが、素晴らしいと自分で思っています。これが最初に言いました「現実の物がこれである」ということです。われわれはそこに行くことはできません。広島の原爆ドームにしても、南三陸町の鉄骨の庁舎にしても、われわれは行く...
